MANDO CON SENSOR DPA T14 - T15 - T18 - T20

Descripción:

El SENSOR - DPA permite regular el flujo de la distribución en relación con el avance de la herramienta de trabajo del suelo (sistema DPA), de forma continua.

El sensor de posición debe colocarse delante de una rueda, un rodillo, la parte posterior de un disco, una rueda de tractor... Debe estar en una posición estática. Debemos colocar un objeto metálico giratorio alrededor de 5 mm a 10 mm del sensor. El diámetro del impulsor no es necesario para calcular el flujo, porque el DPA funciona gracias a la frecuencia de rotación.

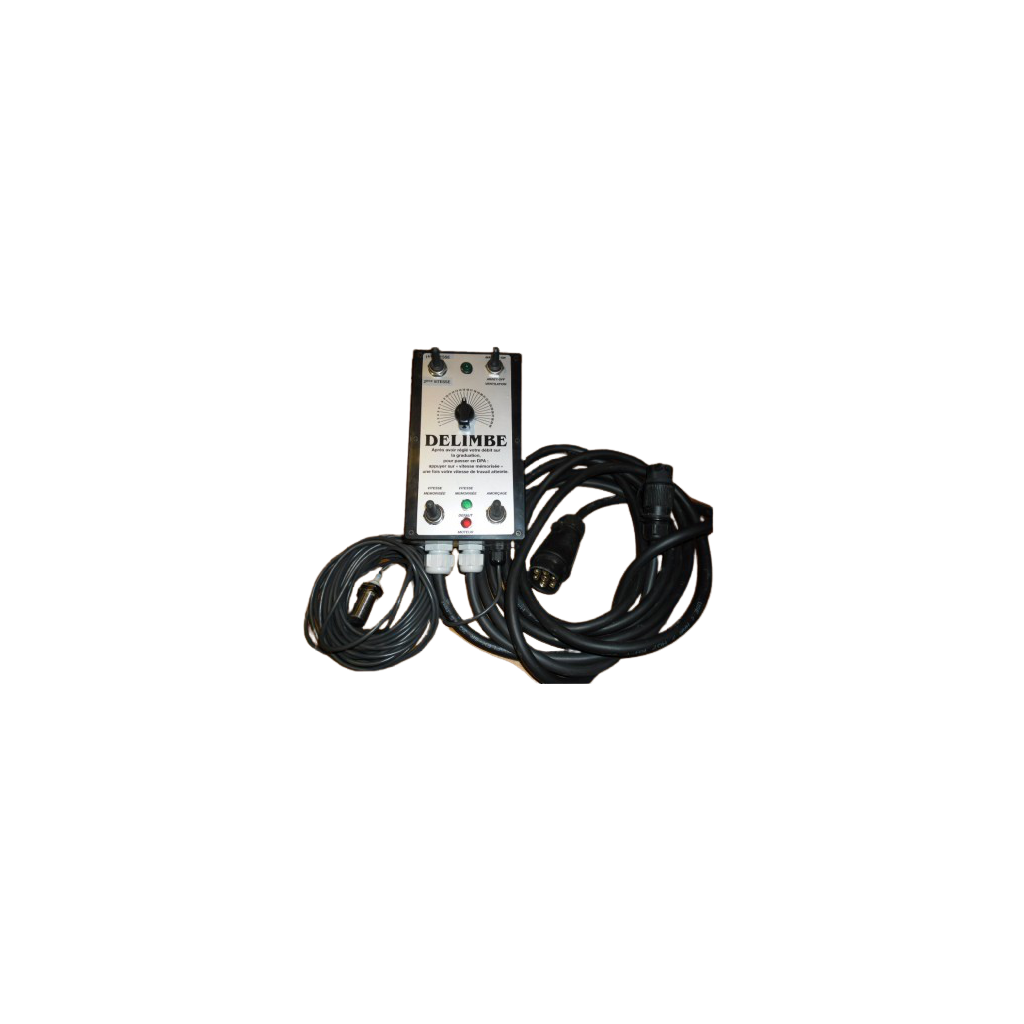

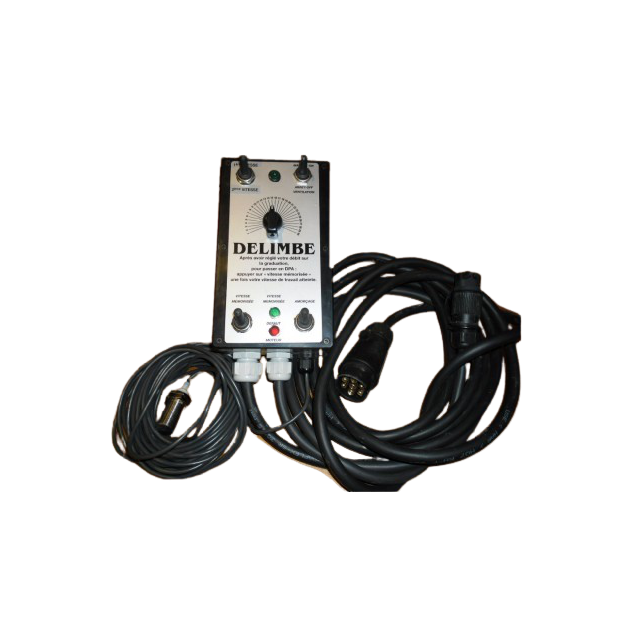

El SENSOR DPA consta de:

Una unidad de control con potenciómetro de ajuste de flujo,

Un interruptor de encendido / apagado para controlar la distribución,

Un botón de encendido / apagado para controlar el ventilador,

Un botón de cebado para operar el sistema sin avanzar,

Un botón de velocidad memorizado para guardar una configuración.

Un sensor de posición para ser conectado a la herramienta de trabajo del suelo.

AJUSTE Y USO:

Es preferible utilizar la tabla de ajuste suministrada con el dispositivo para poder ajustar el DPA.

Realice el siguiente cálculo para obtener una configuración en kg / hora:

VELOCIDAD x ANCHO DE TRABAJO x DOSIS / HECTÁREA = KILOGRAMOS / HORA.

El resultado obtenido permite realizar un pesaje en un minuto para obtener gramos / minuto y verificar el ajuste correcto de la dosis. Este peso se debe convertir a kilogramos / hora.

Para realizar este pesaje, mantenga presionado el botón de cebado (amorçage) durante un minuto. El rodillo comenzará a girar a la configuración deseada.

Si, gracias al pesaje, hay una sobredosis o una dosis menor, la configuración del potenciómetro debe modificarse y el pesaje debe repetirse.

Cuando se haya realizado un ajuste en el potenciómetro en la cabina, encienda / apague los interruptores para encender el ventilador y la distribución. El tractor debe moverse a la velocidad de trabajo prevista para que el DPA reciba información de velocidad. Cuando se obtiene esta velocidad de trabajo, presione el botón de velocidad memorizado. El LED verde comienza a parpadear. Cuando permanece encendido, significa que el DPA está funcionando y que se está ejecutando. Por lo tanto, la dosis es regular sea cual sea la velocidad de avance del tractor.
