BOITIER DPA CAPTEUR T14 - T15 - T17 - T18 - T20

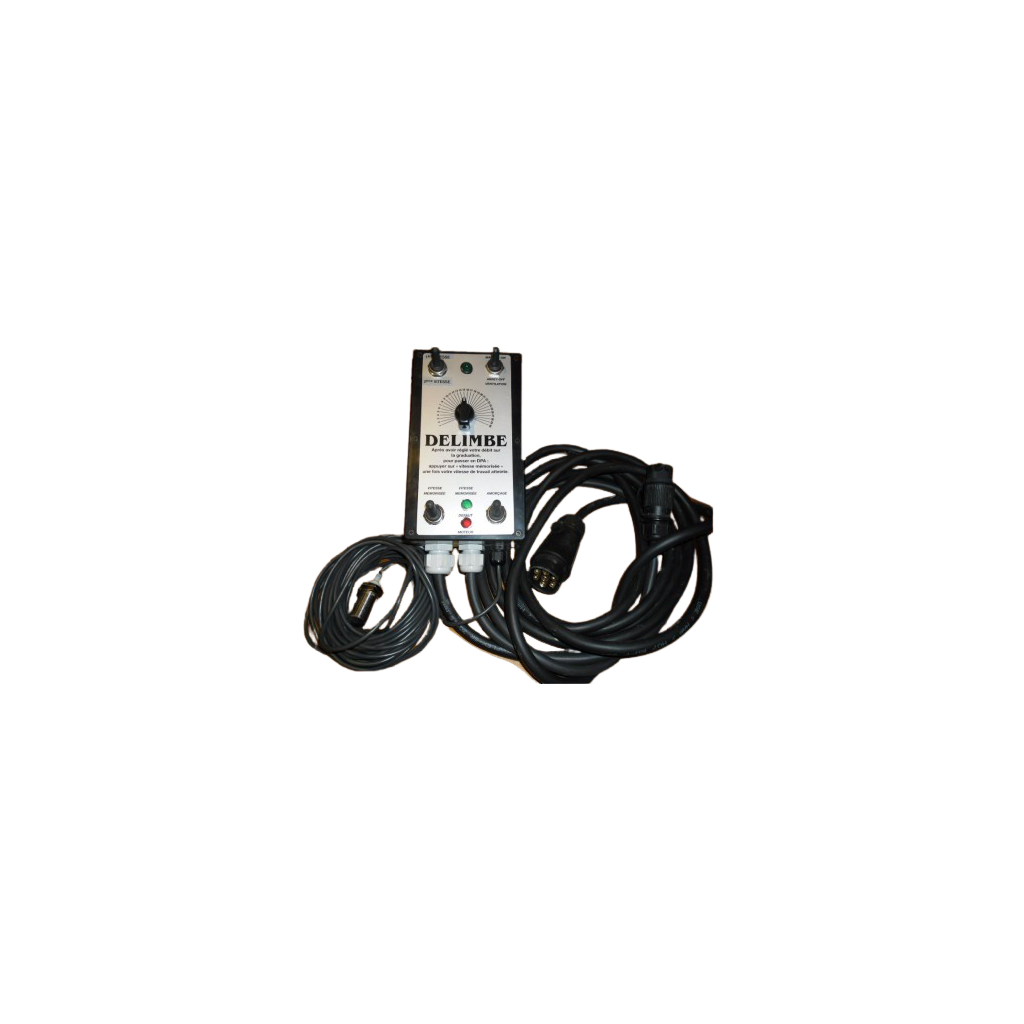

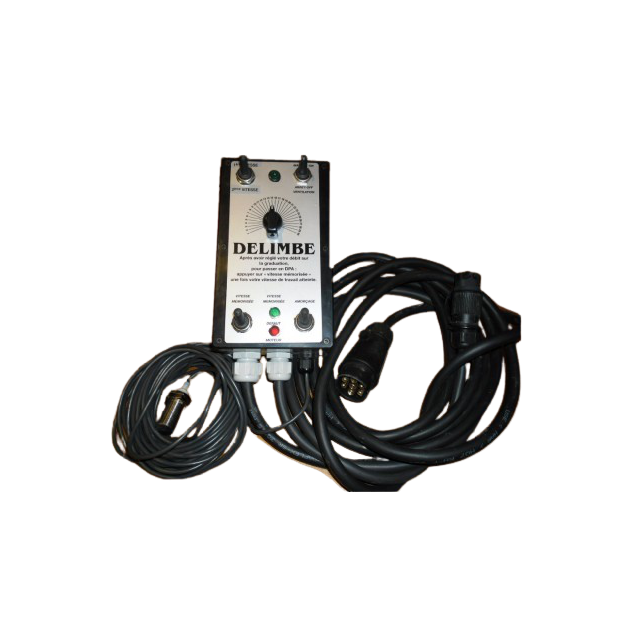

DESCRIPTION DU BOITIER DPA CAPTEUR

• Le CAPTEUR - DPA permet de réguler le débit de la distribution en rapport avec l’avancement de l’outil de travail du sol (système DPA), de manière continue.

• C'est un système de débit proportionnel à l'avancement mécanique par capteur positionnable sur un élément tournant de l'outil (rouleau, disque, roue, etc...).

• Le système capteur DPA est équipé d'un témoin lumineux de contrôle et d'un boitier de commande en cabine qui reprend les fonctions des semoirs Delimbe. Il est muni d'interrupteurs de mémorisation vitesse et amorçage de semis en bout de rang.

• Le DPA CAPTEUR est constitué de :

• Un boitier de commande avec potentiomètre de réglage de débit,

• Un interrupteur marche/arrêt pour commander la distribution,

• Un bouton marche/arrêt pour commander la soufflerie,

• Un bouton amorçage pour faire fonctionner le système sans avancer,

• Un bouton vitesse mémorisée, pour enregistrer un réglage.

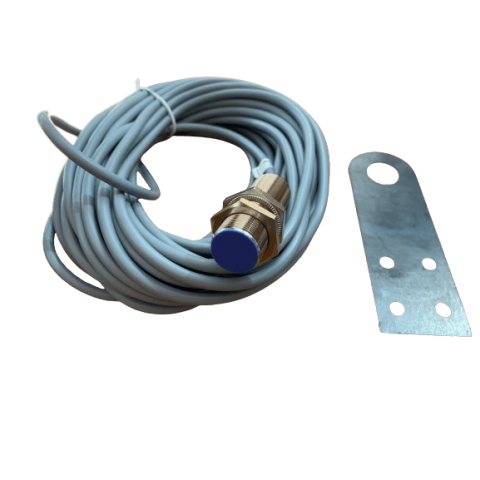

• Un capteur de position à fixer sur l'outil de travail du sol.

UTILISATION CAPTEUR DPA

• Disposer le capteur avec un plot métallique à l'extrémité du rouleau, de la roue de l'outil ou d'un tracteur, du dos d'un disque, etc (un élément tournant). Il doit être en position statique. On doit positionner un objet métallique en rotation à environs 5mm à 10mm du capteur, comme un boulon par exemple. Le diamètre de la roue n'est pas nécessaire au calcul du débit, car le DPA fonctionne grâce à la fréquence de rotation.


• Il est préférable d'utiliser le tableau de réglage fourni avec l'appareil pour pouvoir régler le DPA.

REGLAGE DU BOITIER DPA

Faire le calcul suivant pour obtenir un réglage en kg/heure :

VITESSE x LARGEUR DE TRAVAIL x DOSE / HECTARE = KILOGRAMMES/HEURE.

Le résultat obtenu permet de pouvoir faire une pesée en une minute pour obtenir des grammes /minute et vérifier le bon réglage de la dose. Il faut alors convertir ce poids en kilogrammes/heure.

Pour faire cette pesée, il faut maintenir le doigt appuyé sur le bouton amorçage pendant une minute. La cannelure va alors se mettre à tourner au réglage souhaité.

Si on constate grâce à la pesée un surdosage ou un sous dosage, il faut modifier le réglage du potentiomètre, et recommencer la pesée.

Lorsque un réglage a été fait sur le potentiomètre en cabine, mettre les interrupteurs marche/arrêt en marche pour démarrer la soufflerie et la distribution. Le tracteur doit se déplacer à la vitesse de travail prévue pour que le DPA reçoive une information de vitesse. Lorsque cette vitesse de travail est obtenue, faire une impulsion sur le bouton vitesse mémorisée. La led verte se met alors à clignoter. Lorsque celle-ci reste allumée, cela signifie que le DPA fonctionne et qu'il est en marche. La dose est donc régulière quelque soit la vitesse d'avancement du tracteur.
